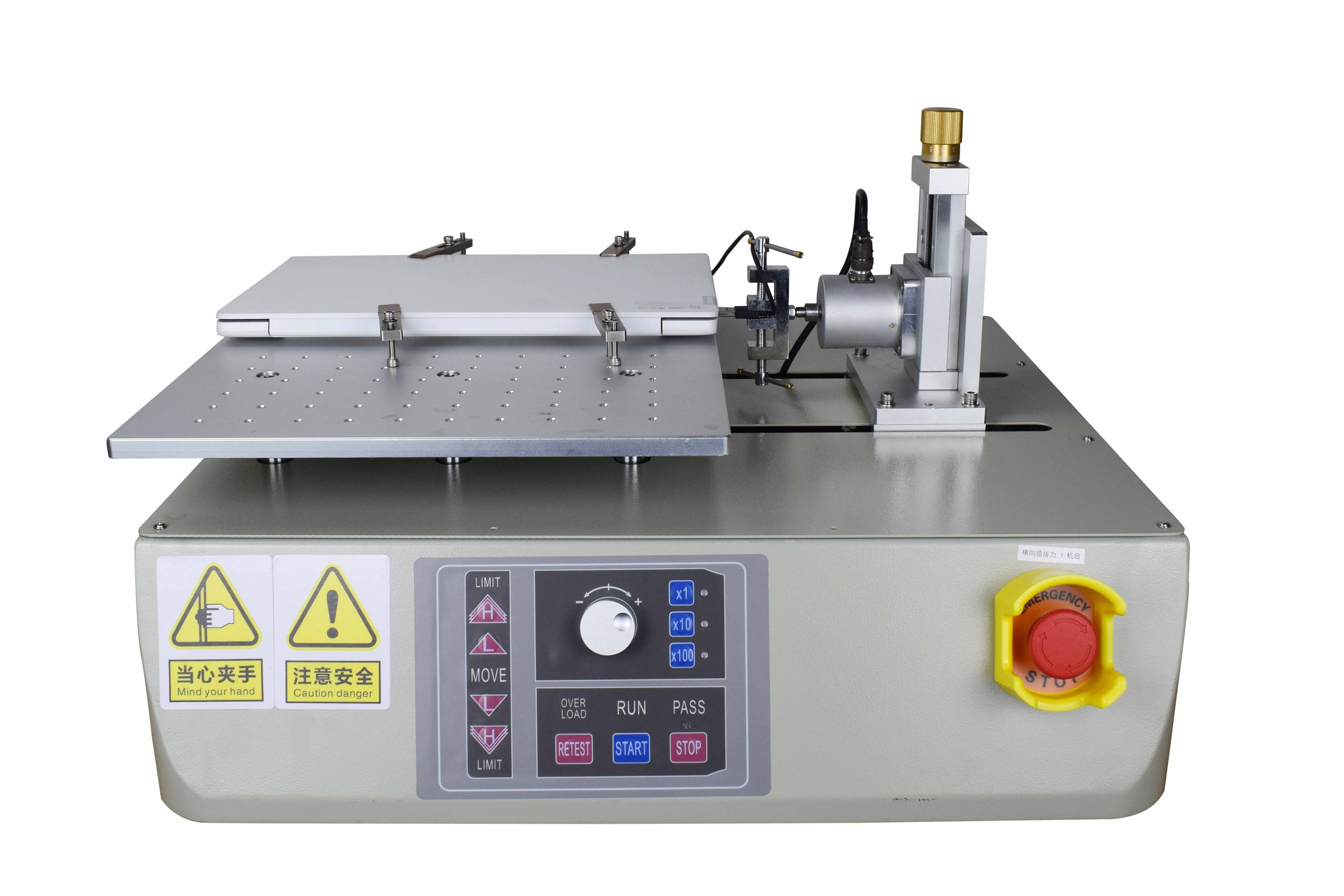

PS-1220S系列，插拔力試驗機
本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專利設計之自動?求心裝置，將可得到完全準確之插拔力試驗。解決各種連接器測試的夾具問題，及測試時公母連接器能自動校準，不會有吃單邊的問題。Model: PS-1220S
◆ 除常規插拔力測試外，機器還可以進行特殊測試功能：
1、插拔力保持測試；
2、恒定拉力加載測試；
3、破斷裂，破壞性測試；
4、按鍵手感測試；
5、高速插拔測試（選配2000mm/min）
◆ 連接器插入力，拔出力自動測試，可設定行程測荷重，荷重測行程，測試連接器插拔阻抗曲線。
◆ 多種測試動作方式：單拉.單壓.拉壓.壓拉.保持力.恒拉力
◆ 荷重有效解析度1/100000.
◆ 數據采樣頻率100-2000次/秒可設定，自定義最合適測試方式。
◆ 最小微動距離0.001mm，采用手輪控制調整更加方便。
◆ 設定數據存儲筆數超過100000筆，測試同一種產品直接調出.
◆ 測試數據,波形,結果全部存儲于電腦，不限次數，所有數據均可導出及列印。
◆ Windows中英文雙語軟件，界面友好，操作簡便，方便快速升級更新版本。
◆ 完善的傳感器保護，帶硬件過載保護和軟件過載雙保護,確保使用安全。

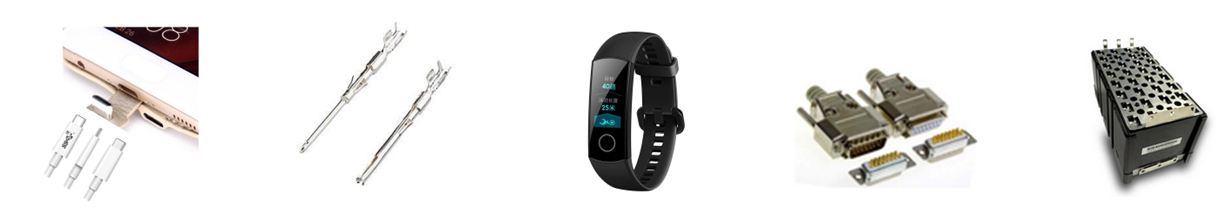

3C產品連接器 連接器PIN針 智能穿戴產品 工業連接器 動力電池

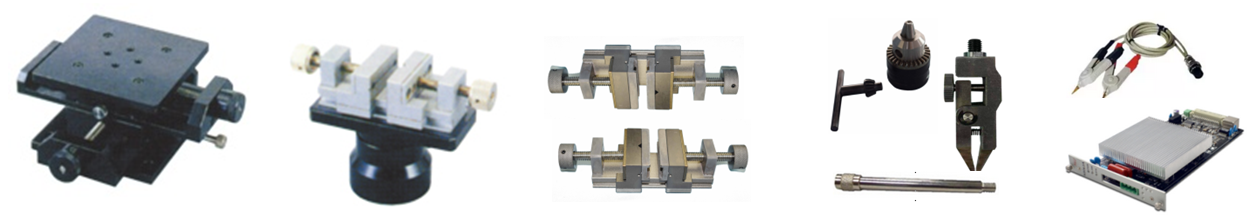

大型X-Y移動臺 求心治具 虎鉗 夾片 夾嘴 測試延長桿 阻抗測試卡（選配）
機種型號 | PS-1220S | PS-1220SW |
行程(測試空間) | 150mm (W215*H260) | 150mm(W360*H560) |
行程分辨率 | 0.001mm | |
行程精度 | 0.02mm（可選0.005mm） | |
測試速度 | 0.1-1000mm/min | |
移動控制 | 精密滾珠絲桿+伺服電機控制 | |
手動寸動 | 手輪寸動0.001，0.01，0.1mm；按鍵寸動0.01mm，1mm | |
荷重容量 | 2000N | |
適用傳感器 | 2kgf，5kgf，10kgf，20kgf，50kgf，100kgf，200kgf | |
荷重分辨率 | 最小顯示0.01gf; 有效荷重分辨率1/100000 | |
荷重精度 | 0.5%以內(傳感器0.05%，絕對精度可選0.2%或更高精度) | |
單位選擇 | kgf，N，gf，Ib | |
采樣頻率 | 100-2000次/秒 | |
保護功能 | 傳感器本體硬件10倍過載，軟件檢測到過載1ms內立即反向運動；極限限位 | |
電源 | AC220V/500W以內 | |
設備尺寸 | W460*D340*H1000 | W640*D400*H1400 |
設備重量 | 65Kg | 85kg |

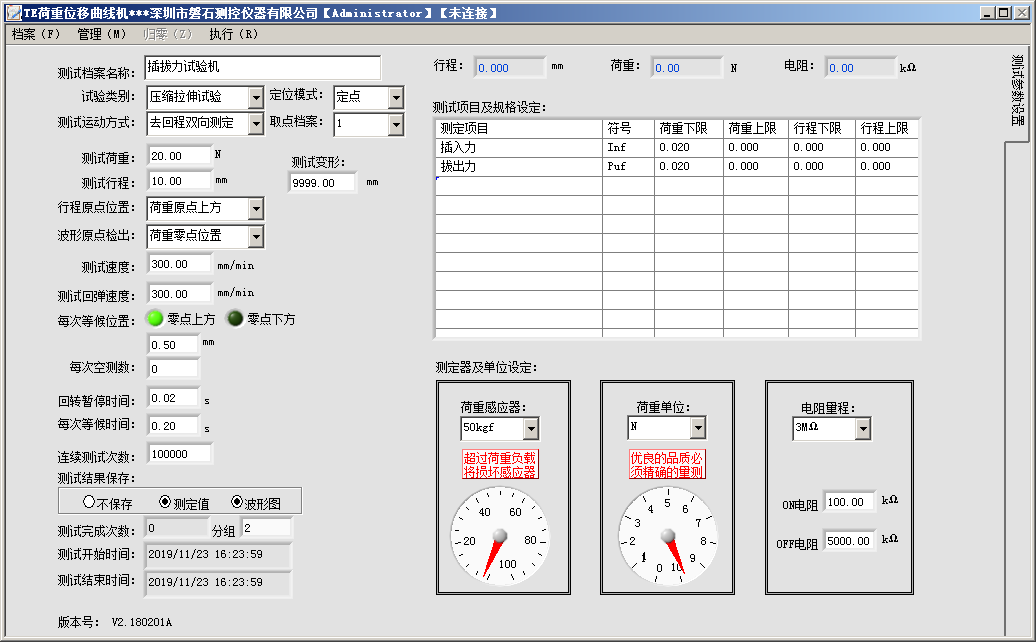

參數載入：

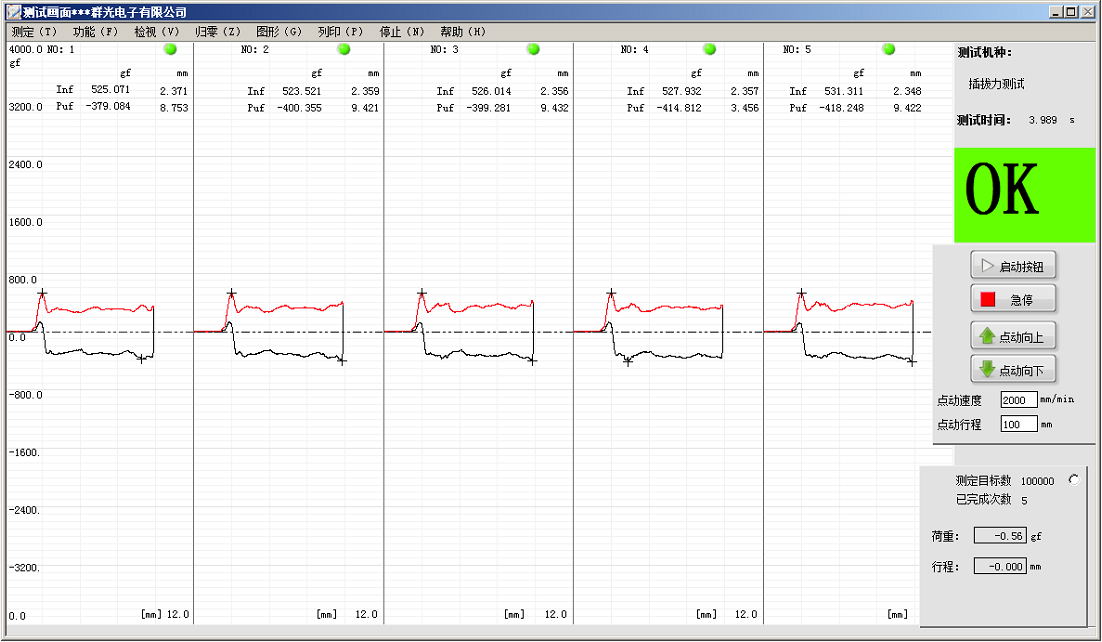

插拔力測試波形1：

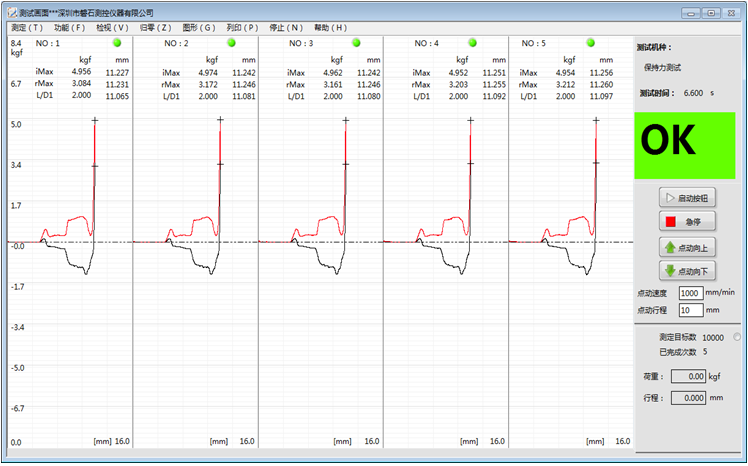

插拔力測試波形2：

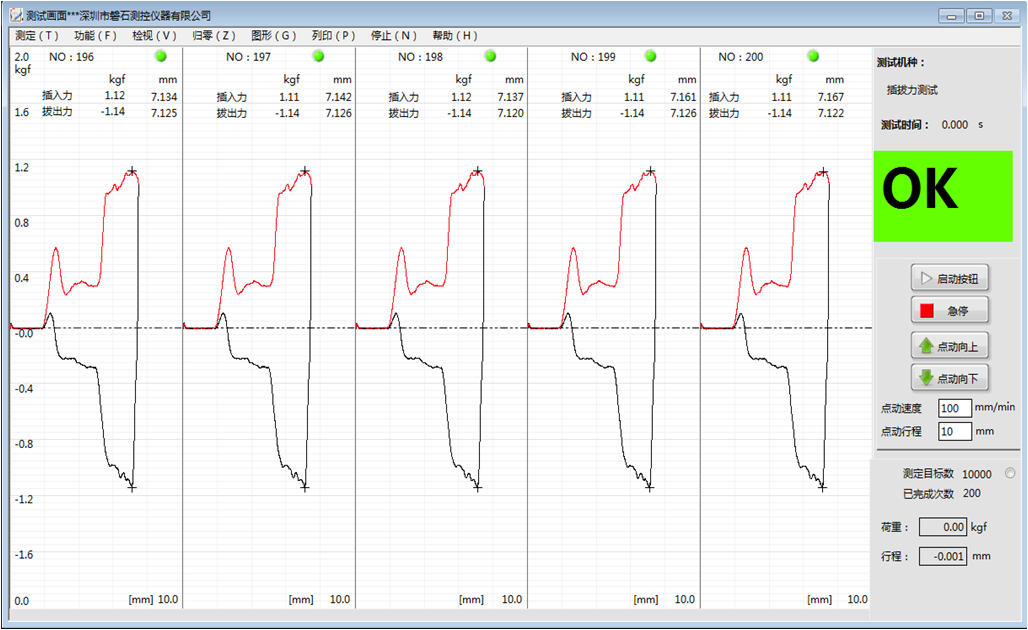

插拔力測試波形3：

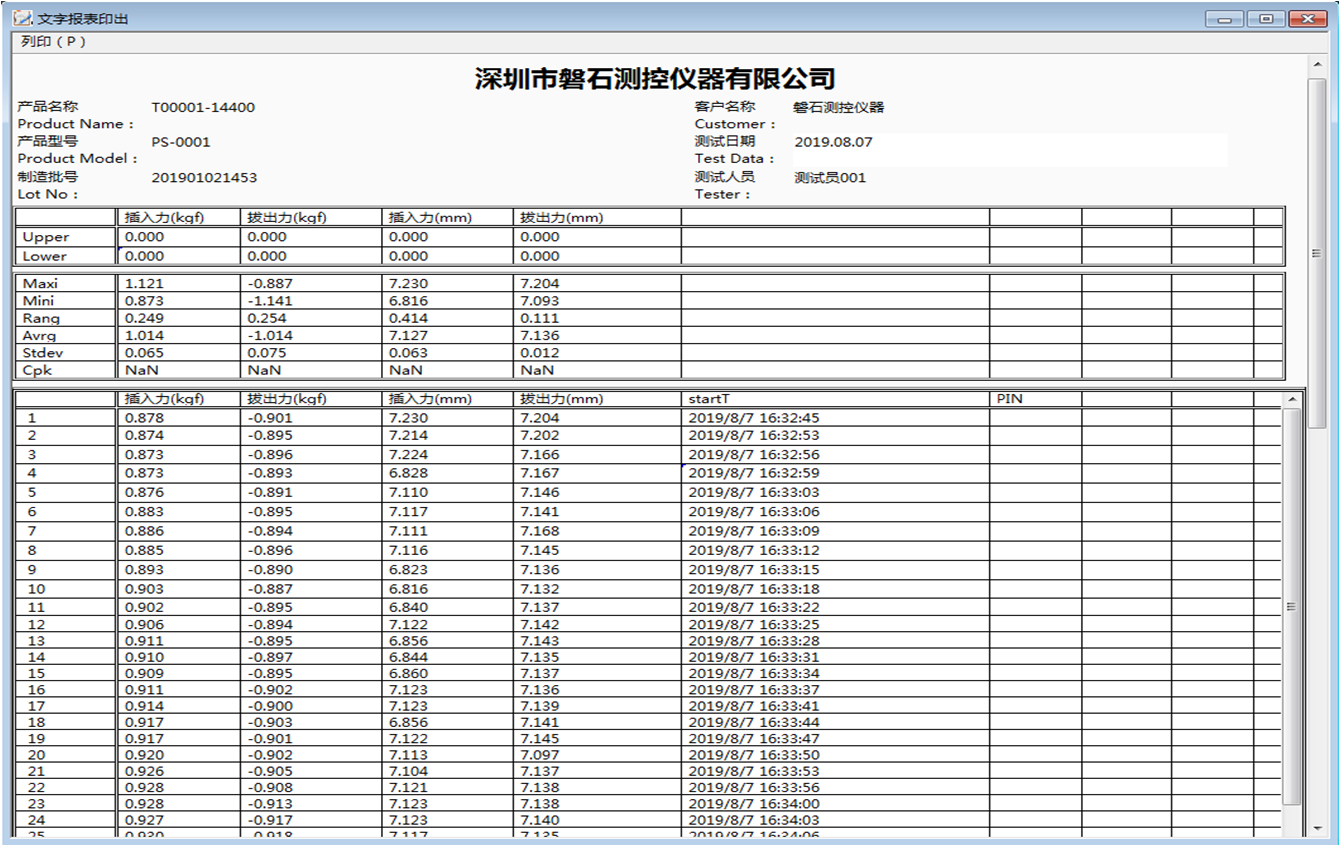

插拔力測試數據導出至電腦excel文件：
